Hoe haal je het schema uit een gekloonde printplaat?

Een schema uit een haal halen uit eengekloonde PCBomvat reverse engineering, waarbij u het fysieke bord analyseert om zijn circuitdiagram opnieuw te maken. Dit proces vereist zorgvuldige observatie, componentidentificatie en traceerverbindingen. Hier is een stapsgewijze handleiding:

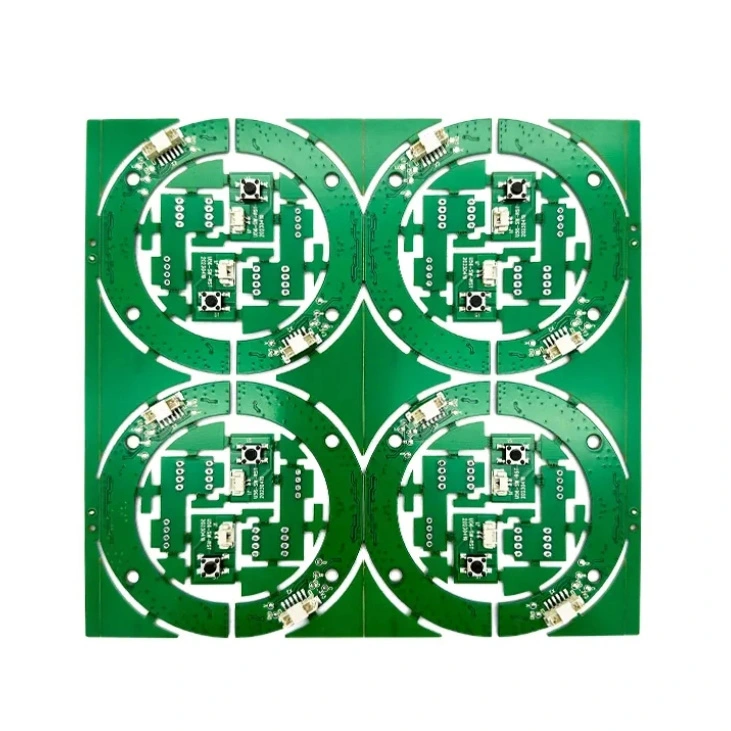

1. Inspecteer en documenteer dePrintplaat

- Neem foto's met hoge resolutie: leg beide zijden van de PCB vast voor referentie.

-Let op PCB-lagen: controleer of het een single-layer, dubbellaags of meerlagige bord is.

- Identificeer belangrijke componenten: vind ICS, weerstanden, condensatoren, diodes, connectoren, enz.

- Controleer labels en markeringen: sommige componenten hebben referentieaanwijzers afgedrukt op de PCB.

2. Desolder & identificeer componenten

- Desolder -componenten (indien nodig): gebruik een Hot Air -herwerkstation voor veilige verwijdering.

- Lees IC onderdeelnummers: zoek datasheets op om pin -configuraties te begrijpen.

- Meet weerstanden en condensatoren: gebruik een multimeter- of LCR -meter om waarden te bepalen.

- Label elke component: wijs aanduidingen toe zoals R1, C1, U1 voor eenvoudiger volgen.

3. Traceer de circuitverbindingen

- Gebruik een multimeter in de continuïteitsmodus: controleer elektrische paden tussen componenten.

- Volg PCB -sporen: gebruik een vergrootglas of microscoop voor gedetailleerde tracering.

- Gebruik PCB-ontwerpsoftware: importeer high-res PCB-afbeeldingen in tools zoals KICAD, Altium of Easyeda voor eenvoudiger traceren.

- Controleer verborgen verbindingen: als meerlagige inspectie van röntgenfoto's nodig is om binnenlagen te traceren.

4. Reconstrueer het schema

- Gebruik PCB -ontwerpsoftware: teken het schema in KICAD, EAGLE, ALTIUM of ORCAD.

- Schik componenten logisch: groepsvermogen, signaal en aardsecties correct.

- Verifieer verbindingen: vergelijk met datasheets en functionele verwachtingen.

5. Simuleren en verifiëren het circuit

- Gebruik simulatiesoftware: tools zoals LTSpice, Proteus of Multisim kunnen helpen het circuitgedrag te verifiëren.

- Vergelijk indien mogelijk met de originele PCB: testfunctionaliteit met power-on foutopsporing.

Tools vereist:

✔ Multimeter / LCR -meter

✔ oscilloscoop (voor signaaltests)

✔ Hot Air Rework Station (voor desolding)

✔ Microscoop / vergrootglas

✔ PCB -ontwerpsoftware (KICAD, EAGLE, ALTIUM)

✔ röntgenscanner (voor meerlagige boards)

Laatste gedachten

Het extraheren van een schema uit een gekloonde PCB is een tijdrovend maar haalbaar proces als het zorgvuldig wordt gedaan. Het is cruciaal om intellectuele eigendomswetten te respecteren als de PCB tot een eigen ontwerp behoort. Wilt u richtlijnen voor een specifiek type PCB- of toolaanbevelingen?
