Hoe kan PCB Clone u helpen een bord met ontbrekende ontwerpbestanden te redden?

Abstract

Wanneer een cruciaal elektronisch product nog steeds in gebruik is, maar de originele CAD-gegevens verdwenen zijn, kan één defect bord wekenlange stilstand veroorzaken. dure herontwerpcycli, of een strijd om onbetrouwbare vervangers. PCB-kloonis een gestructureerde reverse-engineering-aanpak die herschept de productieklare gegevens van een bestaande printplaat, zodat u deze kunt reproduceren, op schaal kunt repareren of een oudere productlijn in leven kunt houden terwijl u een planning maakt upgrade op lange termijn. In dit artikel wordt uitgelegd wanneer klonen zinvol is, welke informatie u realistisch gezien kunt herstellen, hoe u risico's kunt minimaliseren en wat De verantwoorde kloonworkflow ziet eruit vanaf de eerste inspectie tot de uiteindelijke validatie.

Inhoudsopgave

• Overzicht in één oogopslag
• Welke pijnpunten lost het klonen van PCB's op?
• Wat PCB-kloon in de praktijk werkelijk betekent
• Wanneer klonen de slimste optie is en wanneer niet
• Een praktische PCB-kloon-workflow van begin tot eind
• Hoe u kwaliteit en betrouwbaarheid kunt beschermen
• Wat de kosten en doorlooptijd drijft
• Wat u moet voorbereiden voordat u een offerte aanvraagt
• Hoe u een verantwoordelijke kloonpartner kiest
• Veelgestelde vragen
• Volgende stap

Overzicht in één oogopslag

1. Maak uw doel duidelijk: vervanging, reparatievoorraad, verlenging van de levensduur of herontwerp van de brug.
2. Bevestig eigendom en machtigingen.
3. Leg bordgegevens vast: afmetingen, lagen, stapeltips en componenttoewijzing.
4. Maak productiebestanden en elektrische intentie opnieuw: Gerber, boor, netlijst, stuklijst.
5. Maak een prototype, valideer en vergrendel een gecontroleerde revisie.
6. Voer doorlopende controles in: inkomende inspectie, functionele testen en traceerbaarheid.

Welke pijnpunten lost het klonen van PCB's op?

De meeste teams besluiten niet om een ​​bord te klonen omdat het leuk klinkt. Ze doen het omdat het alternatief slechter is. Dit zijn de meest voorkomende situaties waarPCB-kloonverwijdert echte operationele pijn:

• Geen bronbestandendoordat de oorspronkelijke ontwerper vertrok, gingen gegevens verloren of werd het product jaren later aangeschaft.
• Componenten die het einde van hun levensduur hebbendwingt u om óf dringend te herontwerpen, óf risicovolle aandelen op de grijze markt te kopen.
• Reparaties ter plaatsehebben stabiele vervangingskaarten nodig, geen willekeurige “compatibele” alternatieven met onbekende stapel- of kopergewichten.
• Nalevingsdrukvereist consistente productie en documentatie om audits of interne kwaliteitspoorten te doorstaan.
• Tijd om te herstellenis belangrijker dan ‘perfect modern ontwerp’, vooral voor industriële bedieningselementen en oudere instrumenten.

Wat PCB-kloon in de praktijk werkelijk betekent

Mensen gebruiken ‘klonen’ nonchalant, maar in technische termen omvat het meestal drie werklagen:

• Fysieke replicatiehet zo nauwkeurig mogelijk nabootsen van de bordomtrek, montagegaten, connectoren, aantal lagen en stapelgedrag.
• Elektrische reconstructiehet vastleggen van koperconnectiviteit zodat het gereproduceerde bord overeenkomt met de oorspronkelijke netlijstintentie.
• Herstel van componentenhet identificeren van onderdelen, voetafdrukken, waarden, alternatieven en montage-aantekeningen, zodat het bord consistent kan worden gebouwd.

De deliverables omvatten vaak productieklare outputs zoals Gerber- of ODB++-gegevens, boorbestanden, pick-and-place-gegevens indien mogelijk, een stuklijst, en een geverifieerde netlijst. Als onderhoud op de lange termijn uw doel is, vragen veel teams ook om een ​​gereconstrueerd schema, zodat toekomstige probleemoplossing niet afhankelijk is van giswerk.

Wanneer klonen de slimste optie is en wanneer niet

Klonen is een hulpmiddel, geen standaard. Gebruik het wanneer het aansluit bij uw risicoprofiel en tijdlijn.

Een praktische PCB-kloon-workflow van begin tot eind

Een betrouwbare kloon is het resultaat van gedisciplineerde stappen, niet van een enkele scan. Hieronder vindt u een workflow die technische teams vaak gebruiken om verrassingen te verminderen.

• Stap 1: Intake en doeldefinitie
  • Bevestig wat ‘succes’ betekent: exacte vervanging, vorm-fit-functie of functioneel-equivalent met alternatieven.
  • Verzamel context: besturingsomgeving, foutmodus, verwacht volume en tijdlijn.
• Stap 2: Niet-destructieve inspectie
  • Meet de omtrek, gatlocaties, connectorsleutels en mechanische beperkingen.
  • Identificeer laagindicatoren en productiekenmerken zoals impedantiesporen, via-types en koperstromen.
• Stap 3: Gegevensverzameling voor koper en lagen

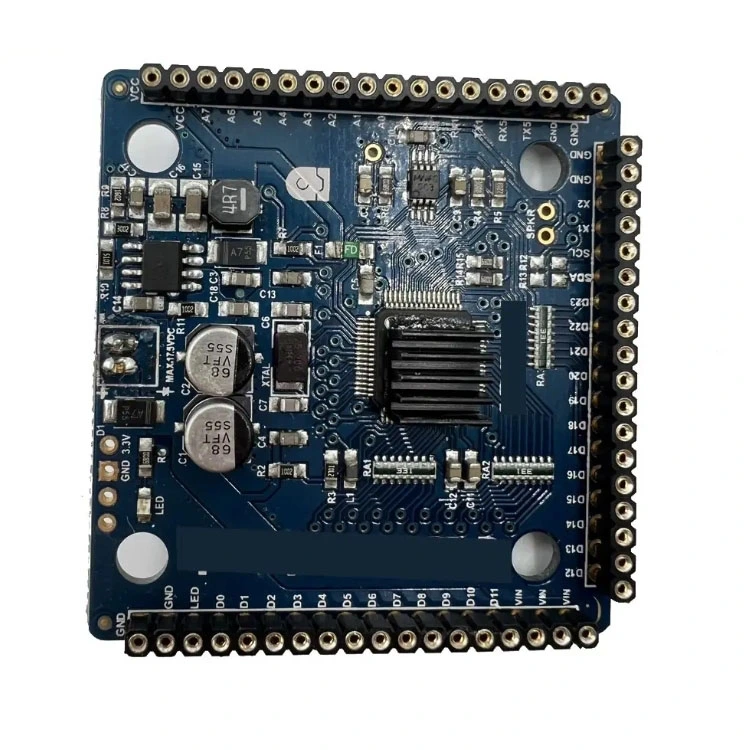

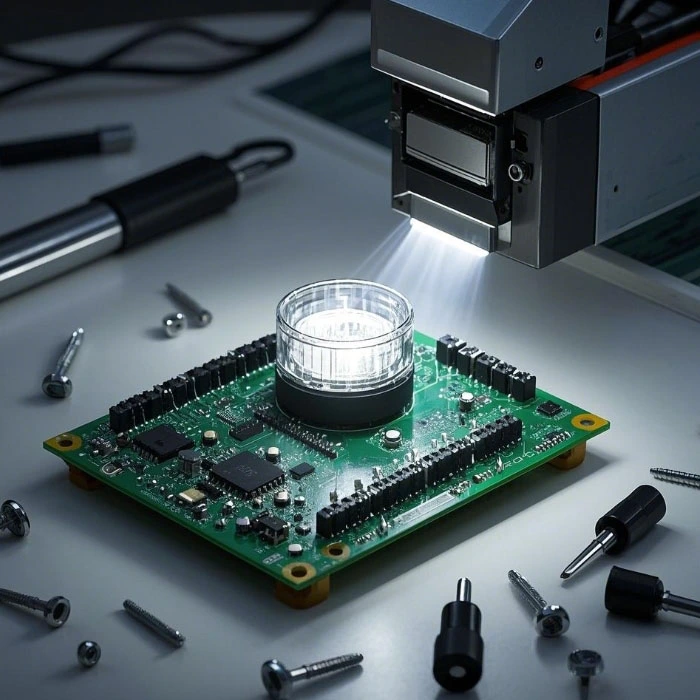

  • Beeldvorming met hoge resolutie voor de bovenste en onderste lagen om sporen en referentie-aanduidingen in kaart te brengen.
  • Gecontroleerde laagonthulling indien nodig voor meerlaagse platen, zorgvuldig uitgevoerd om de betrouwbaarheid te behouden.
• Stap 4: Componentidentificatie en stuklijstreconstructie
  • Kruismarkeringen, pakketten en waarden controleren; bevestig de polariteiten en pin-1-oriëntatie.
  • Definieer goedgekeurde alternatieven om toekomstige tekorten te voorkomen.
• Stap 5: Maak de productie-outputs opnieuw
  • Genereer lay-outbestanden en productiegegevens, inclusief boor- en soldeermaskerdefinities.
  • Extraheer de connectiviteit en voer netlijstconsistentiecontroles uit op het herstelde koper.
• Stap 6: Prototype bouwen en valideren
  • Bouw prototypes onder gecontroleerde procesparameters.
  • Voer elektrische tests uit, zoals continuïteit, impedantiecontroles indien relevant, en functionele verificatie in het echte systeem.
• Stap 7: Revisievergrendeling en documentatie
  • Bevries een controleerbare revisie met wijzigingslogboeken en testrecords.
  • Creëer servicevriendelijke resultaten als u van plan bent het product jarenlang te onderhouden.

Hoe u kwaliteit en betrouwbaarheid kunt beschermen

De grootste angst die klanten hebben is simpel: “Zal het gekloonde bord zich precies zo gedragen als het origineel, en zal het zich ook na de implementatie zo blijven gedragen?” Je kunt dat risico verkleinen door klonen te behandelen als een gecontroleerd technisch project.

• Stapeldisciplinerepliceer het aantal lagen, de koperdikte, het diëlektrisch gedrag en structuren met gecontroleerde impedantie, indien aanwezig.
• Nauwkeurigheid van de connectormechanische mismatch is een snelle manier om te falen, zelfs als het circuit correct is.
• Authenticiteit van componententraceerbare inkoop tot stand brengen en onbekende bevoorradingskanalen voor kritische IC's vermijden.
• Strategie testendefinieer een testplan dat verder gaat dan ‘het wordt ingeschakeld’, inclusief belastingsomstandigheden, thermisch gedrag en randgevallen.
• Procesbeheersingspecificeer vanaf het begin soldeerprofielen, inspectienormen en acceptatiecriteria.

Wat de kosten en doorlooptijd drijft

De prijzen variëren omdat de complexiteit varieert. In plaats van te raden, concentreer je op de hefbomen die er toe doen:

• Aantal lagen en dichtheidmeer lagen en fijne steekcomponenten vergroten de reconstructie-inspanning.
• Staat van het bordverbrande, gecorrodeerde of fysiek gemodificeerde platen verminderen herstelbare details.
• Beschikbaarheid van onderdelenbeëindigde of moeilijk te identificeren componenten zorgen voor extra sourcing- en validatietijd.
• Documentatieniveau gevraagdeen volledige schematische reconstructie duurt langer dan een vorm-fit-functie-kloon.
• Validatie verwachtingenFunctioneel testen in uw echte systeem is het verschil tussen ‘ziet er hetzelfde uit’ en ‘werkt betrouwbaar’.

Wat u moet voorbereiden voordat u een offerte aanvraagt

U krijgt een sneller en nauwkeuriger plan als u een klein pakket aan informatie voorbereidt. Gebruik deze controlelijst.

• Ten minste2 werkmonstersindien mogelijk, plus 1 mislukt monster als u een foutanalyse wilt.
• Foto's van de kaart die in het product is geïnstalleerd om mechanische beperkingen en connectorrichting te bevestigen.
• Uw doelhoeveelheid en of u een doorlopende levering of een eenmalige batch nodig heeft.
• Alle bekende bedrijfsomstandigheden: temperatuurbereik, trillingen, vochtigheid, inschakelduur, belastingsprofielen.
• Eventuele aanwijzingen die u nog heeft: gedeeltelijke Gerbers, pdf's, oude stuklijstexporten, zeefdruknotities of testprocedures.
• Verduidelijking over firmware en geprogrammeerde onderdelen: beschikt u over de binaire bestanden, sleutels of programmeermethode?

Hoe u een verantwoordelijke kloonpartner kiest

Je koopt niet alleen een board. U koopt het vertrouwen dat de reproductie gecontroleerd, gedocumenteerd en herhaalbaar is. Hier leest u waar u op moet letten in een leveranciersrelatie:

• Duidelijke grenzen op het gebied van legaliteit en toestemmingeneen serieuze aanbieder zal vragen naar eigendom en geautoriseerd gebruik.
• Technische communicatieje zou stack-up, alternatieven en testmethoden in duidelijke taal moeten kunnen bespreken.
• Verificatie-mentaliteitzoek naar netlijstcontroles, prototypevalidatie en traceerbare inkoop.
• Revisiecontrolehet gekloonde ontwerp moet een gedefinieerde versie hebben, zodat toekomstige batches consistent blijven.

BijShenzhen Groet Electronics Co., Ltd.benaderen teams klonen doorgaans als een technisch continuïteitsproject: verduidelijk doelen, herstel kritieke productiegegevens, valideer prototypes in reële omstandigheden en vergrendel vervolgens een stabiele revisie voor herhaalde productie. Als u een bridge-oplossing nodig heeft terwijl u een herontwerp plant, kan een gecontroleerde kloon u tijd besparen zonder dat dit ten koste gaat van de betrouwbaarheid.

Veelgestelde vragen

Kan een PCB-kloon identiek zijn aan het originele bord?

Het kan vorm-fit-functie-equivalent zijn en vaak extreem dichtbij, maar 'identiek' hangt af van wat je bedoelt. Mechanische afmetingen en connectiviteit wel doorgaans zeer goed op elkaar afgestemd. Exact materiaalgedrag, eigen componenten en firmwaredetails vereisen mogelijk extra werk of zijn mogelijk onmogelijk opnieuw maken zonder de originele gegevens.

Heb ik meerdere monsters nodig?

Meerdere monsters verminderen het risico omdat ingenieurs markeringen kunnen vergelijken, dubbelzinnige sporen kunnen bevestigen en kunnen voorkomen dat een bord wordt gekopieerd dat al is aangepast of gerepareerd. Als u slechts één voorbeeld heeft, kunt u meer validatiestappen en een conservatievere tijdlijn verwachten.

Wat als sommige componenten niet meer beschikbaar zijn?

Een praktisch kloonplan omvat vaak componentalternatieven. De sleutel is om te valideren dat alternatieven voldoen aan de elektrische vereisten en passen in de footprint, bevestig vervolgens het gedrag door te testen onder uw echte belasting en omgeving.

Zal klonen firmware en programmeren oplossen

Bij het klonen van de PCB wordt de vergrendelde firmware niet automatisch opnieuw aangemaakt. Als het bord geprogrammeerde microcontrollers, beveiligde elementen of gecodeerd geheugen bevat, Mogelijk hebt u de originele binaire bestanden, een legale programmeermethode of een geautoriseerde strategie voor vervangende onderdelen nodig.

Hoe verklein ik de kans op veldstoringen

Vraag om een ​​validatieplan en beschouw prototypes als verplicht voor bedrijfskritische systemen. Definieer acceptatiecriteria en neem functionele tests op die de werkelijkheid nabootsen bedrijfsomstandigheden, en een herziening vastleggen met traceerbare inkoop- en inspectienormen.

Volgende stap

Als u te maken heeft met ontbrekende bestanden, end-of-life sourcing of dringende downtime, is een goed beheerdPCB-kloonproject kan u een stabiele, door tests geverifieerd pad terug naar productie. Deel uw bordfoto's, het beoogde aantal en de systeemcontext en vraag een praktisch herstelplan aan validatie en revisiecontrole.
